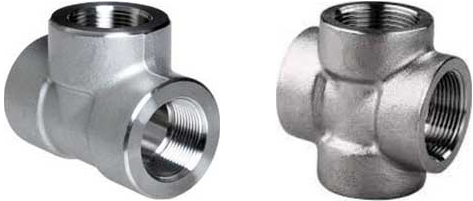

Tees e Cruzetas Roscados

ASME B16.11 - Classe 3000

OUTRAS CLASSES DE PRESSÃO

Um close de um flange de aço inoxidável em um fundo branco.

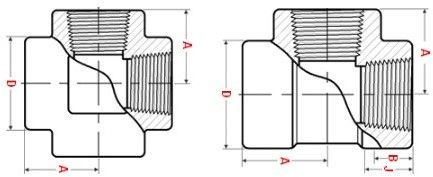

Um desenho de um flange com medidas em um fundo branco.


Dimensões em milímetros

Tees e Cruzetas Roscados - ASME B16.11 - Classe 3000


NPS Min Length of Thread Outside Dia of Band
D 		Center to End
A 		Min
WT
B J
1/2 10.9 13.6 38 33 4.09
3/4 12.7 13.9 46 38 4.32
1 14.7 17.3 56 44 4.98
1.1/4 17 18 62 51 5.28
1.1/2 17.8 18.4 75 60 5.56
2 19 19.2 84 64 7.14
2.1/2 23.6 28.9 102 83 7.65
3 25.9 30.5 121 95 8.84
4 27.7 33 152 114 11.18

Observações gerais:

  • As dimensões estão em milímetros, salvo indicação em contrário.
  • A dimensão B é o comprimento mínimo da rosca perfeita.
  • O comprimento de rosca útil (B mais os filetes com raízes totalmente formadas e cristas planas) não deve ser inferior a J.
