Luvas e Meia-Luvas Roscados

ASME B16.11 - Classe 3000

OUTRAS CLASSES DE PRESSÃO

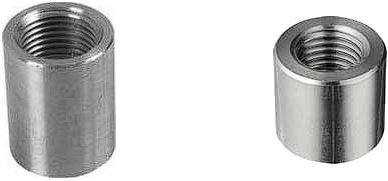

Um close de um flange de aço inoxidável em um fundo branco.

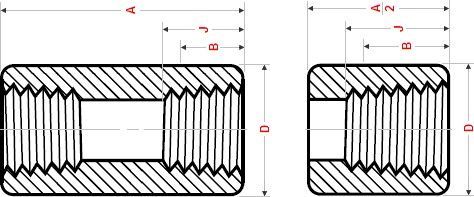

Um desenho de um flange com medidas em um fundo branco.


Dimensões em milímetros

Luvas e Meia-Luvas Roscados ASME B16.11 - Classe 3000



NPS Comprimento Diâmetro Externo Comprimento Mínimo da Rosca
A D B J
1/2 48 28 10.9 13.6
3/4 51 35 12.7 13.9
1 60 44 14.7 17.3
1.1/4 67 57 17 18
1.1/2 79 64 17.8 18.4
2 86 76 19 19.2
2.1/2 92 92 23.6 28.9
3 108 108 25.9 30.5
4 121 140 27.7 33

Observações gerais:

  • As dimensões estão em milímetros, salvo indicação em contrário.
  • A dimensão B é o comprimento mínimo da rosca perfeita.
  • O comprimento de rosca útil (B mais os filetes com raízes totalmente formadas e cristas planas) não deve ser inferior a J.
