DIN 2527 PN-40


OUTRAS CLASSES DE PRESSÃO

Um close de um flange de aço inoxidável em um fundo branco.

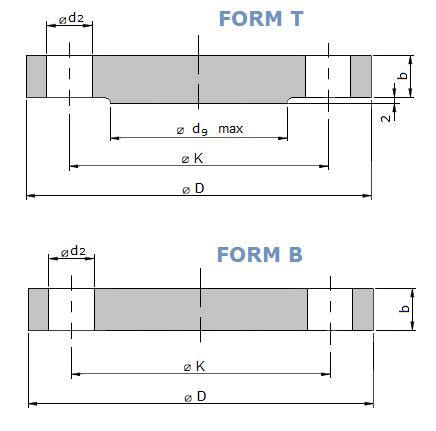

Um desenho em preto e branco de um pedaço de madeira com medidas.

Dimensões em milímetros

Flanges Cegos DIN 2527 PN-40

Tabela de Flanges
DN Flange Ressalto D9 máx Parafusos Peso (kg) (7,85kg/dm3)
D b k Quantidade Rosca D2 Forma T Forma B
10 90 16 60 - 4 M12 14 - 0,72
15 95 16 65 - 4 M12 14 - 0,81
20 105 18 75 - 4 M12 14 - 1,24
25 115 18 85 - 4 M12 14 - 1,38
32 140 18 100 - 4 M16 18 - 2,03
40 150 18 110 - 4 M16 18 - 2,35
50 165 20 125 - 4 M16 18 - 3,2
65 185 22 145 55 8 M16 18 4,33 4,29
80 200 24 160 70 8 M16 18 5,94 5,88
100 235 24 190 90 8 M20 22 7,64 7,54
125 270 26 220 115 8 M24 26 11 10,8
150 300 28 250 140 8 M24 26 14,7 14,5
175 350 32 295 165 12 M27 30 22,4 22,1
200 375 34 320 190 12 M27 30 27,6 27,2
250 450 38 385 235 12 M30 33 44,5 43,8
300 515 42 450 285 16 M30 33 64,3 63,3
350 580 46 510 330 16 M33 36 90,8 89,5
400 660 50 585 380 16 M36 39 129 127
500 755 56 670 475 20 M39 42 175 172
