Cotovelos Roscados

90GR e 45GR - ASME B16.11 - Classe 2000

OUTRAS CLASSES DE PRESSÃO

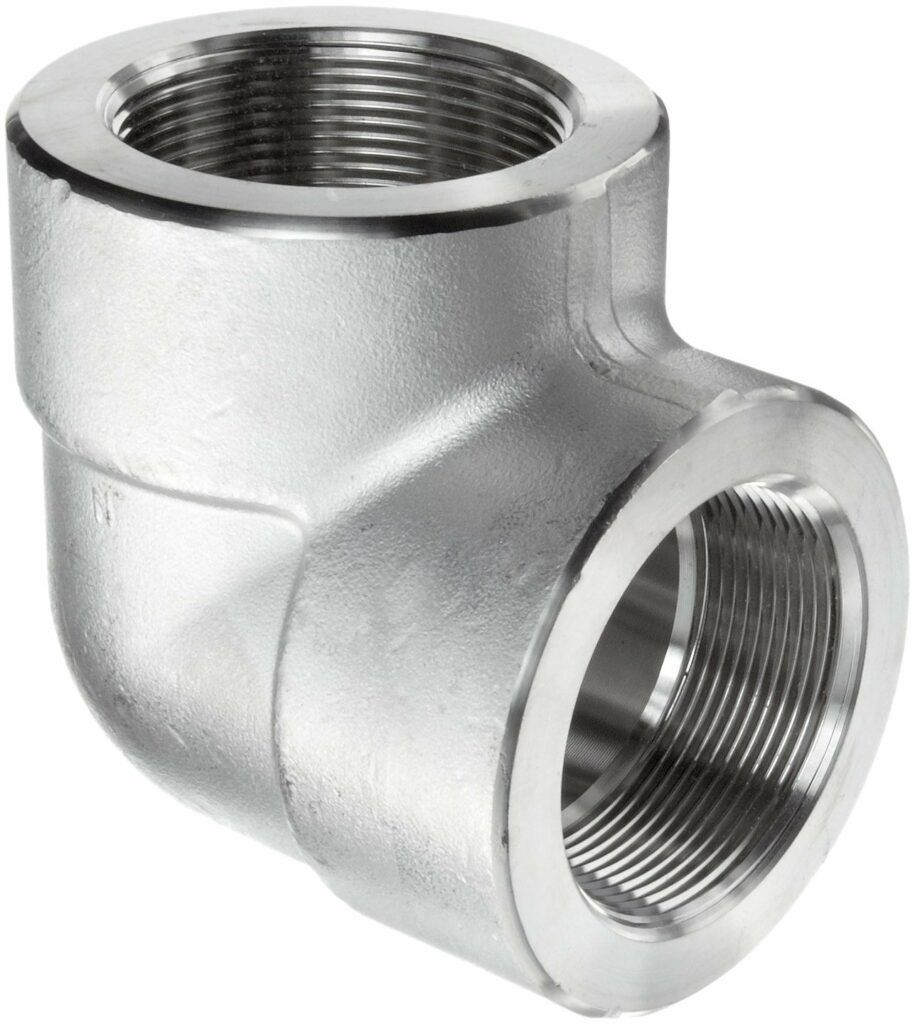

Um close de um flange de aço inoxidável em um fundo branco.
Um desenho de um flange com medidas em um fundo branco.


Dimensões em milímetros

Cotovelos roscados 90GR e 45GR - ASME B16.11 - Classe 2000


Comprimento Mínimo da Rosca Diâmetro Externo Espessura Mínima da Parede Centro à Extremidade
NPS B J D G 90° A 45° C
1/2 10.9 13.6 33 3.18 28 22
3/4 12.7 13.9 38 3.18 33 25
1 14.7 17.3 46 3.68 38 28
1.1/4 17 18 56 3.89 44 33
1.1/2 17.8 18.4 62 04.01 51 35
2 19 19.2 75 4.27 60 43
2.1/2 23.6 28.9 92 5.61 76 52
3 25.9 30.5 109 5.99 86 64
4 27.7 33 146 6.55 106 79

Observações gerais...


  • As dimensões estão em milímetros, salvo indicação em contrário.
  • A dimensão (B) é o comprimento mínimo da rosca perfeita.
  • O comprimento da rosca útil (B mais as roscas com raízes totalmente formadas e cristas planas) não deve ser inferior a J.
