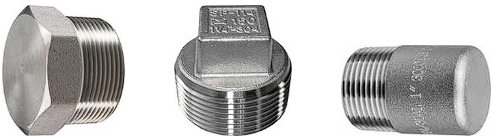

Bujões com cabeças Sextavadas, Quadradas e Redondas conforme

ASME B16.11

Um close de um flange de aço inoxidável em um fundo branco.


Dimensões em milímetros

Luvas e Meia-Luvas Roscados ASME B16.11 - Classe 6000


Plug Sextavado
NPS Comprimento Mínimo
E 		Altura Mínima do Sextavado
J 		Nominal
F
1/2 14 8 22
3/4 16 10 27
1 19 10 35
1.1/4 21 14 44.5
1.1/2 21 16 51
2 22 18 63.5
2.1/2 27 19 76
3 28 21 89
4 32 25 117.5

Plug Cabeça Quadrada
NPS Comprimento Mínimo
E 		Altura Mínima do Quadrado
C 		Largura Mínima Plana
B
1/2 14 10 14
3/4 16 11 16
1 19 13 21
1.1/4 21 14 24
1.1/2 21 16 28
2 22 18 32
2.1/2 27 19 36
3 28 21 41
4 32 25 65

Plug Cabeça Redonda
NPS Comprimento Mínimo
A 		Diâmetro Nominal da Cabeça
D 		Comprimento Mínimo
E
1/2 44 21 14
3/4 44 27 16
1 51 33 19
1.1/4 51 43 21
1.1/2 51 48 21
2 64 60 22
2.1/2 70 73 37
3 70 89 28
4 76 114 32

Nota geral..

  •  Todas as dimensões estão em milímetros, a menos que indicado de outra forma.
