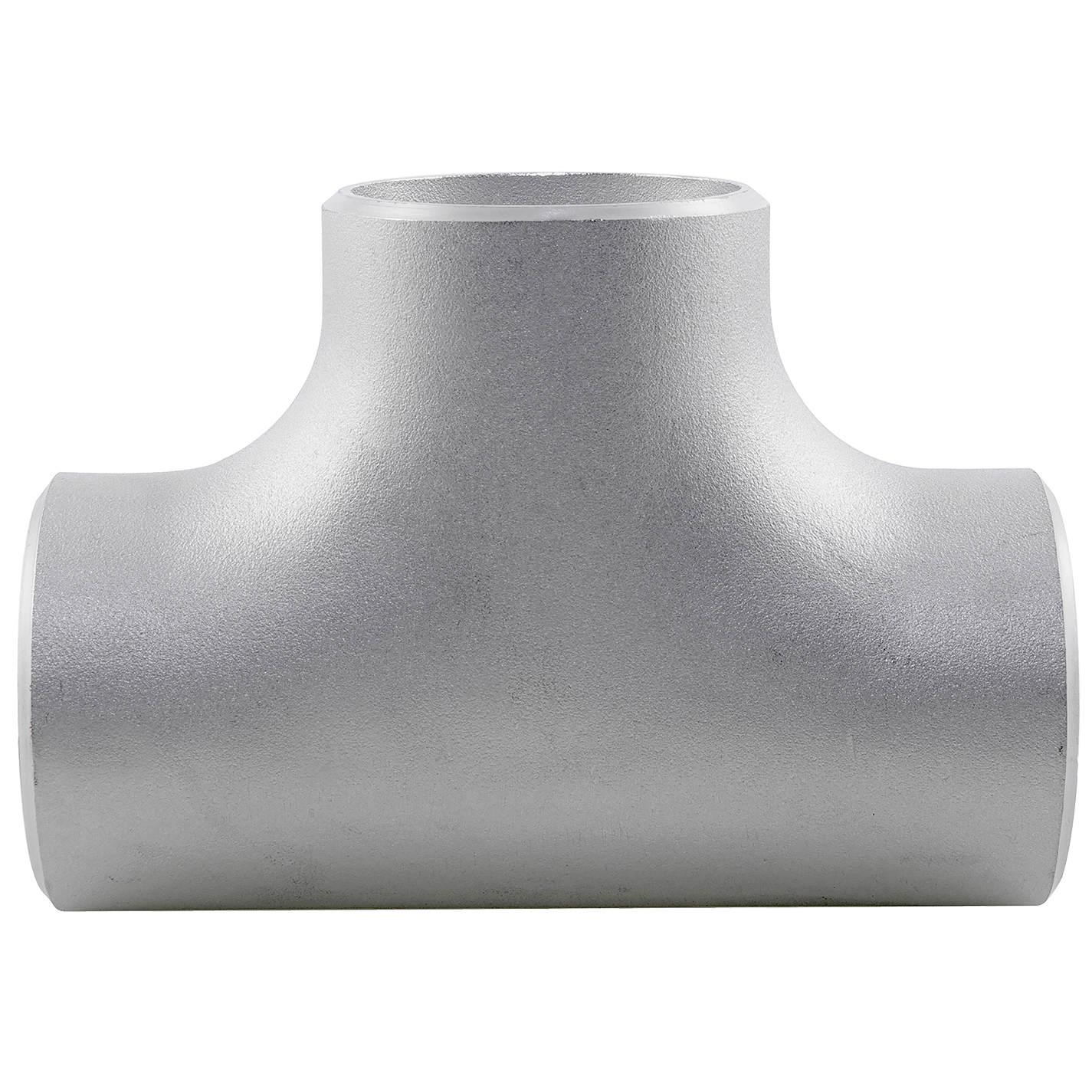

Tee conforme ASME B16.9

Tee conforme ASME B16.9
Tee conforme ASME B16.9

Dimensões em milímetros

Tee conforme ASME B16.9

NPS O.D.
D 		Do Centro à Extremidade
C 		Do Centro à Extremidade
M
1/2 21.3 25 25
3/4 26.7 29 29
1 33.4 38 38
1.1/4 42.2 48 48
1.1/2 48.3 57 57
2 60.3 64 64
2.1/2 73 76 76
3 88.9 86 86
3.1/2 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457 343 343
20 508 381 381
22 559 419 419
24 610 432 432
26 660 495 495
28 711 521 521
30 762 559 559
32 813 597 597
34 864 635 635
36 914 673 673
38 965 711 711
40 1016 749 749
42 1067 762 711
44 1118 813 762
46 1168 851 800
48 1219 889 838

As dimensões estão em milímetros, salvo indicação em contrário. A espessura da parede (t) deve ser especificada pelo cliente.

Tolerâncias dimensionais - Tee conforme ASME B16.9

Tamanho Nominal do Tubo 1/2
a
2.1/2		 3
a
3.1/2		 4 5
a
8		 10
a
18		 20
a
24		 26
a
30		 32
a
48
Diâmetro Externo
no Chanfro ( D )		 +1.6
-0.8		 1.6 1.6 +2.4
-1.6		 +4
-3.2		 +6.4
-4.8		 +6.4
-4.8		 +6.4
-4.8
Diâmetro Interno na Extremidade 0.8 1.6 1.6 1.6 3.2 4.8 +6.4
-4.8		 +6.4
-4.8
Centro à Extremidade ( C / M ) 2 2 2 2 2 2 3 5
Espessura da Parede ( t ) Não inferior a 87,5% da Espessura Nominal da Parede
  • As tolerâncias dimensionais estão em milímetros, salvo indicação em contrário, e aplicam-se como valores simétricos (±), exceto onde especificado de outra forma.
