Engates Rápidos - CAMLOCK

Tampa Acoplador - Fluxo DC

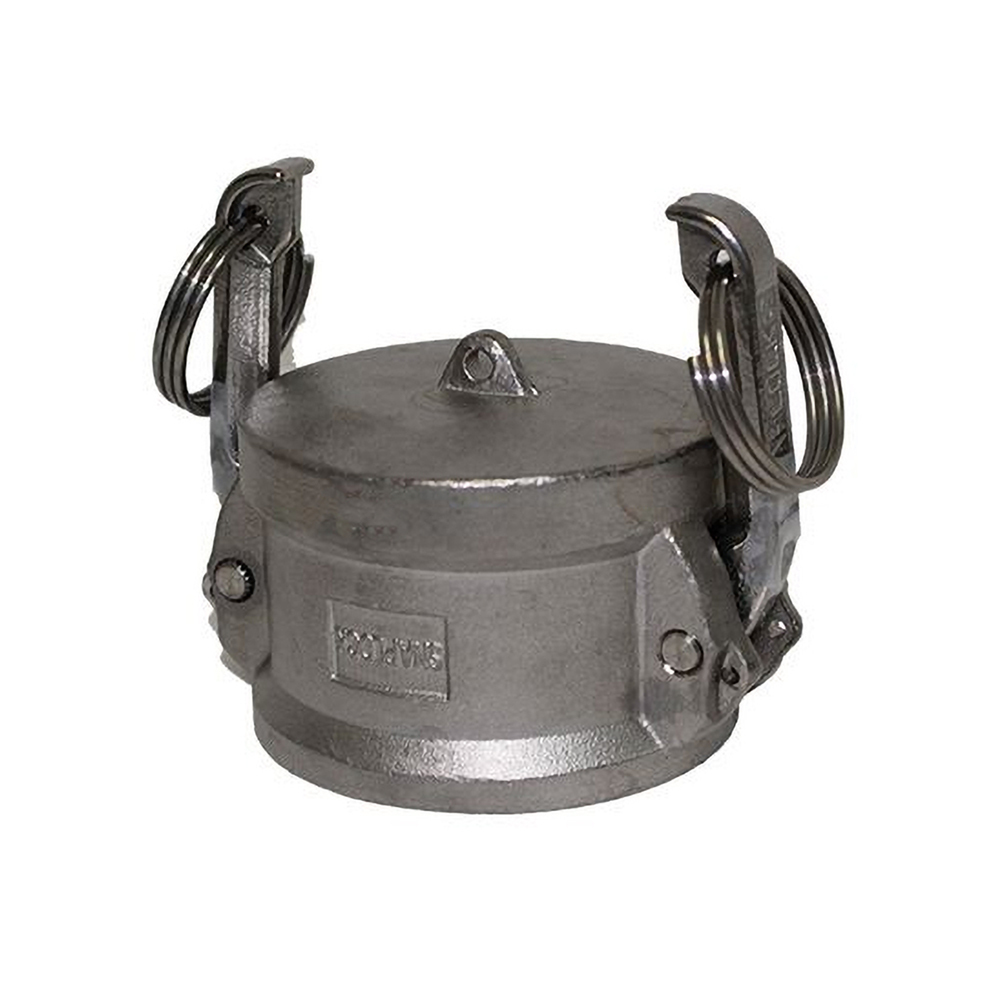

Um flange de aço inoxidável com um furo no meio em um fundo branco.

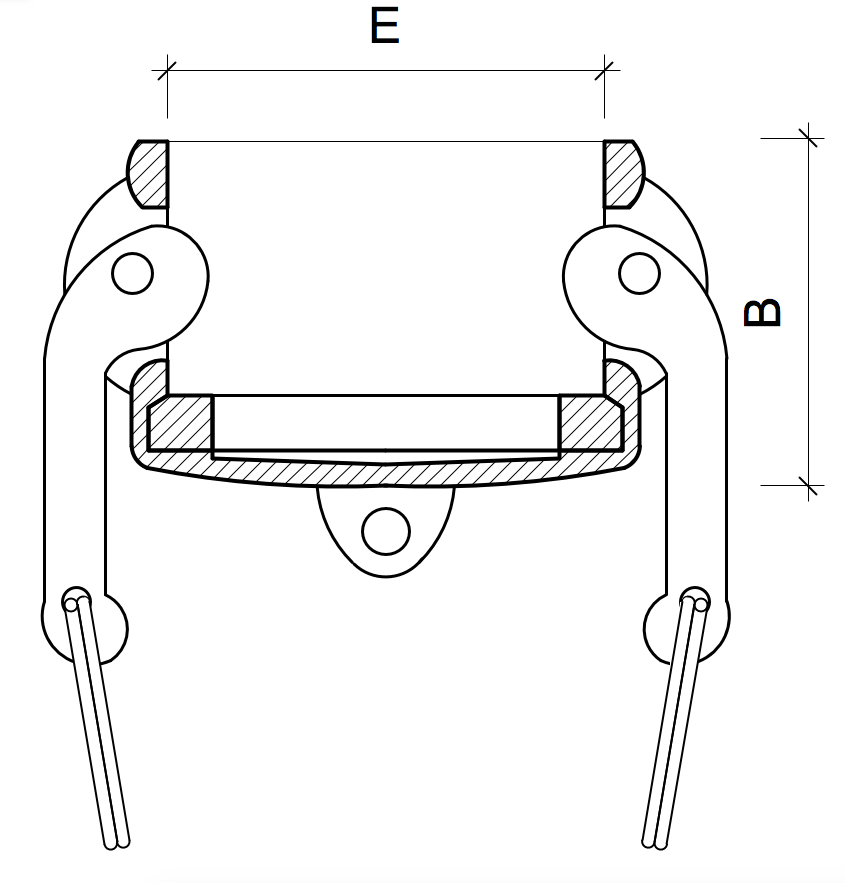

Um desenho em preto e branco de um flange com medidas em um fundo branco.

Dimensões (mm)

Tampa Acoplador - Fluxo DC


Tamanho do Camlock 3/4"
20mm		 1"
25mm		 1¼"
32mm		 1½"
40mm		 2"
50mm		 2½"
65mm		 3"
80mm		 4"
100mm		 5"
125mm		 6"
150mm
B 34 42.5 48.5 48.5 54 58 61.5 63.5 66 68
E 32.4 37.3 46 54 63.8 76.5 92.2 120.2 146 176.5
