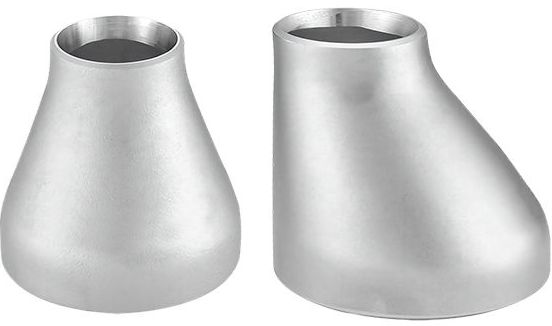

Reduções Concêntricas e Excêntricas conforme ASME B16.9

Reduções Concêntricas e Excêntricas conforme ASME B16.9
Reduções Concêntricas e Excêntricas conforme ASME B16.9

Dimensões em milímetros

Reduções Concêntricas e Excêntricas conforme ASME B16.9



NPS O.D.
D 		O.D.
D1 		Length
H
3/4 - 1/2 26.7 21.3 38
1 - 1/2 33.4 21.3 51
1 - 3/4 33.4 26.7 51
1.1/4 - 1/2 42.2 21.3 51
1.1/4 - 3/4 42.2 26.7 51
1.1/4 - 1 42.2 33.4 51
1.1/2 - 1/2 48.3 21.3 64
1.1/2 - 3/4 48.3 26.7 64
1.1/2 - 1 48.3 33.4 64
1.1/2 - 1.1/4 48.3 42.2 64
2 - 3/4 60.3 26.7 76
2 - 1 60.3 33.4 76
2 - 1.1/4 60.3 42.2 76
2 - 1.1/2 60.3 48.3 76
2.1/2 - 1 73 33.4 89
2.1/2 - 1.1/4 73 42.2 89
2.1/2 - 1.1/2 73 48.3 89
2.1/2 - 2 73 60.3 89
3 - 1.1/4 88.9 42.2 89
3 - 1.1/2 88.9 48.3 89
3 - 2 88.9 60.3 89
3 - 2.1/2 88.9 73 89
3.1/2 - 1.1/4 101.6 42.2 102
3.1/2 - 1.1/2 101.6 48.3 102
3.1/2 - 2 101.6 60.3 102
3.1/2 - 2.1/2 101.6 73 102
3.1/2 - 3 101.6 88.9 102
4 - 1.1/2 114.3 48.3 102
4 - 2 114.3 60.3 102
4 - 2.1/2 114.3 73 102
4 - 3 114.3 88.9 102
4 - 3.1/2 114.3 101.6 102
5 - 2 141.3 60.3 127
5 - 2.1/2 141.3 73 127
5 - 3 141.3 88.9 127
5 - 3.1/2 141.3 101.6 127
5 - 4 141.3 114.3 127
6 - 2.1/2 168.3 73 140
6 - 3 168.3 88.9 140
6 - 3.1/2 168.3 101.6 140
6 - 4 168.3 114.3 140
6 - 5 168.3 141.3 140
8 - 3.1/2 219.1 101.6 152
8 - 4 219.1 114.3 152
8 - 5 219.1 141.3 152
8 - 6 219.1 168.3 152
10 - 4 273 114.3 178
10 - 5 273 141.3 178
10 - 6 273 168.3 178
10 - 8 273 219.1 178
12 - 5 323.9 141.3 203
12 - 6 323.9 168.3 203
12 - 8 323.9 219.1 203
12 - 10 323.9 273 203
14 - 6 355.6 168.3 330
14 - 8 355.6 219.1 330
14 - 10 355.6 273 330
14 - 12 355.6 323.9 330
16 - 8 406.4 219 356
16 - 10 406.4 273 356
16 - 12 406.4 323.9 356
16 - 14 406.4 355.6 356
18 - 10 457 273 381
18 - 12 457 323.9 381
18 - 14 457 355.6 381
18 - 16 457 406.4 381
20 - 12 508 323.9 508
20 - 14 508 355.6 508
20 - 16 508 406.4 508
20 - 18 508 457 508
22 - 14 559 355.6 508
22 - 16 559 406.4 508
22 - 18 559 457 508
22 - 20 559 508 508
24 - 16 610 406.4 508
24 - 18 610 457 508
24 - 20 610 508 508
24 - 22 610 559 508
26 - 18 660 457 610
26 - 20 660 508 610
26 - 22 660 559 610
26 - 24 660 610 610
28 - 18 711 457 610
28 - 20 711 508 610
28 - 24 711 610 610
28 - 26 711 660 610
30 - 20 762 508 610
30 - 24 762 610 610
30 - 26 762 660 610
30 - 28 762 711 610
32 - 24 813 610 610
32 - 26 813 660 610
32 - 28 813 711 610
32 - 30 813 762 610
34 - 24 864 610 610
34 - 26 864 660 610
34 - 30 864 762 610
34 - 32 864 813 610
36 - 24 914 610 610
36 - 26 914 660 610
36 - 30 914 762 610
36 - 32 914 813 610
36 - 34 914 864 610
38 - 26 965 660 610
38 - 28 965 711 610
38 - 30 965 762 610
38 - 32 965 813 610
38 - 34 965 864 610
38 - 36 965 914 610
40 - 30 1016 762 610
40 - 32 1016 813 610
40 - 34 1016 864 610
40 - 36 1016 914 610
40 - 38 1016 965 610

As dimensões estão em milímetros, salvo indicação em contrário. A espessura da parede (t) deve ser especificada pelo cliente.

  • As dimensões estão em milímetros, salvo indicação em contrário.

Tolerâncias dimensionais - Reduções Concêntricas e Excêntricas conforme ASME B16.9

Nominal Pipe Size 1/2 to 2.1/2 3 to 3.1/2 4 5 to 8
Outside Diameter at Bevel ( D ) + 1.6
- 0.8		 1.6 1.6 + 2.4
- 1.6
Inside Diameter at End 0.8 1.6 1.6 1.6
Overall Length ( H ) 2 2 2 2
Nominal Pipe Size 10 to 18 20 to 24 26 to 30 32 to 48
Outside Diameter at Bevel ( D ) + 4
- 3.2		 + 6.4
- 4.8		 + 6.4
- 4.8		 + 6.4
- 4.8
Inside Diameter at End 3.2 4.8 + 6.4
- 4.8		 + 6.4
- 4.8
Overall Length ( H ) 2 2 5 5
Wall Thickness ( t ) Not less than 87.5% of Nominal Wall Thickness
  • As tolerâncias dimensionais estão em milímetros, salvo indicação em contrário, e aplicam-se como valores simétricos (±), exceto onde especificado de outra forma.
