Buchas Sextavadas de Redução
conforme ASME B16.11
Dimensões em milímetros

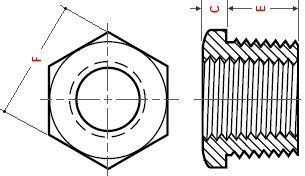

Buchas Sextavadas de Redução conforme ASME B16.11
| NPS | Comprimento Mín. E |
Altura Mín. Sextavada C |
Nominal F |
| 1/2 | 14 | 5 | 22 |
| 3/4 | 16 | 6 | 27 |
| 1 | 19 | 6 | 35 |
| 1.1/4 | 21 | 7 | 44.5 |
| 1.1/2 | 21 | 8 | 51 |
| 2 | 22 | 9 | 63.5 |
| 2.1/2 | 27 | 10 | 76 |
| 3 | 28 | 10 | 89 |
| 4 | 32 | 13 | 117.5 |
Observações Gerais
- As dimensões estão em milímetros, salvo indicação em contrário.
- Nota de Advertência Sobre Buchas Sextavadas Buchas sextavadas com redução de uma medida não devem ser utilizadas em aplicações onde possam estar sujeitas a cargas e forças prejudiciais, além das pressões internas.
