Engates Rápidos - CAMLOC
Adaptador com Rosca Fêmea - Fluxo A

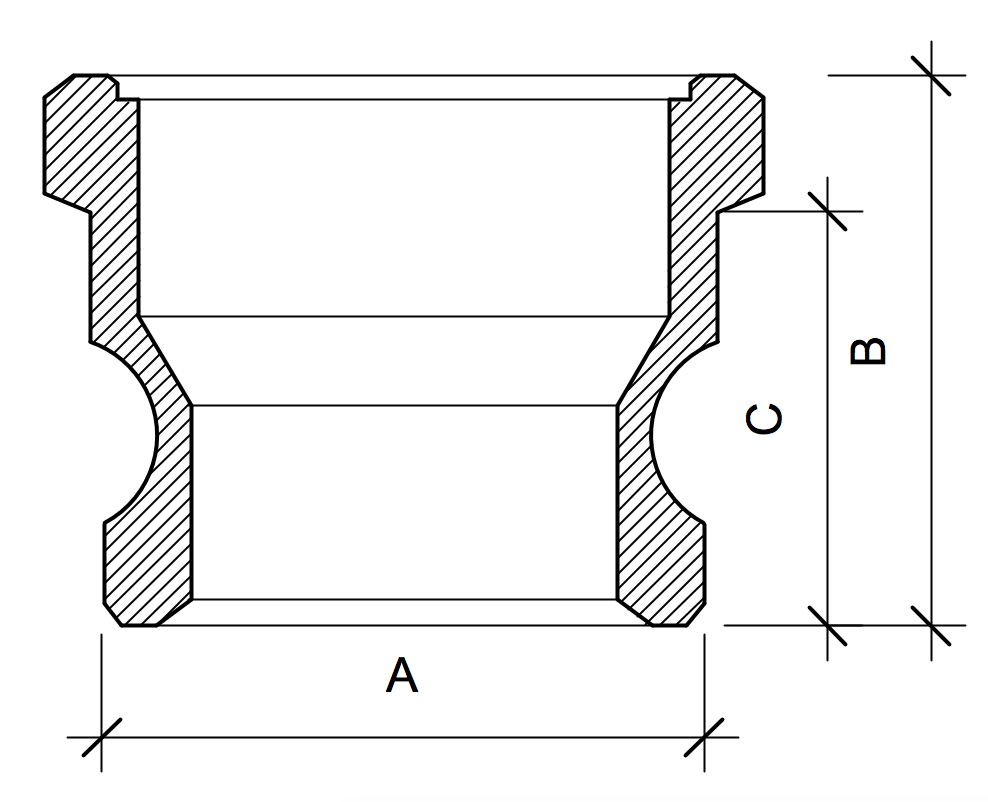

Dimensões do Tipo A (mm)
Flange Liso & Stud Bolts ANSI B16.5 - Class 300
| Tamanho do Camlock | ¾” 20 mm | 1" 25 mm | 1-¼" 32 mm | 1-½" 40 mm | 2" 50 mm | 2-½" 65 mm | 3" 80 mm | 4" 100 mm | 5" 125 mm | 6" 150 mm |
|---|---|---|---|---|---|---|---|---|---|---|
| UM | 32 | 36,7 | 45,5 | 53,4 | 63 | 75,8 | 91,5 | 119,5 | 145,2 | 175,9 |
| B | 42 | 51 | 56 | 57 | 64 | 74 | 72 | 76 | 76 | 80 |
| C | 25,3 | 35,3 | 40,5 | 42,5 | 48,5 | 50,5 | 51,5 | 53,5 | 54,3 | 57,8 |
